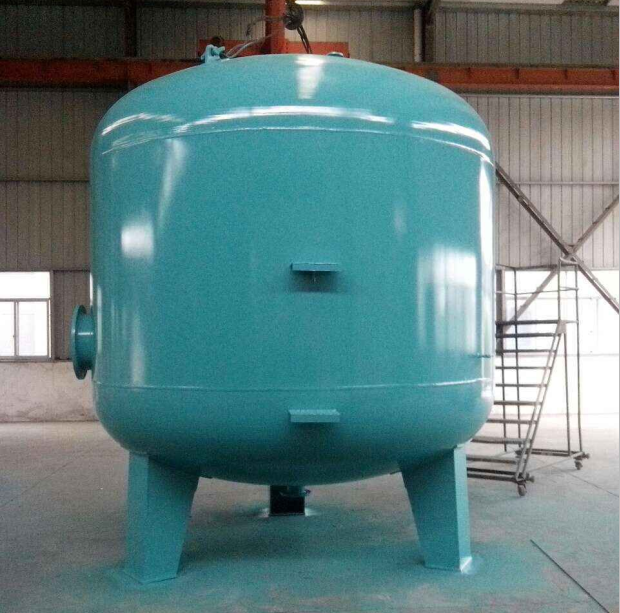

碳钢石英砂过滤器

碳钢石英砂过滤器(简称砂滤器)又称砂滤装置,砂过滤器设备,材质为碳钢材质,内涂环氧树脂或内衬胶防腐处理,外面漆蓝色或绿色(也可以根据客户要求来确定面漆颜色),石英砂过滤器是一种过滤器滤料采用石英砂作为填料。它是利用石英砂作为过滤介质,在一定的压力下,把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤,有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等,最终达到降低水浊度、净化水质效果的一种高效过滤设备。

产品详情

一、碳钢石英砂过滤器原理简介

   碳钢石英砂过滤器(简称砂滤器)又称砂滤装置,砂过滤器设备,材质为碳钢材质,内涂环氧树脂或内衬胶防腐处理,外面漆蓝色或绿色(也可以根据客户要求来确定面漆颜色),石英砂过滤器是一种过滤器滤料采用石英砂作为填料。它是利用石英砂作为过滤介质,在一定的压力下,把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤,有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等,最终达到降低水浊度、净化水质效果的一种高效过滤设备。

二、石英砂过滤器内部防腐

1、内涂环氧树脂

2、内衬橡胶

3、内衬玻璃钢

三、石英砂过滤器布水器结构

过滤器上布水器:1、吊篮滤网(丝管) 2、挡板   3、母支管、 4隔板布水
过滤器下布水器:1、不锈钢管式      2、隔板(平板)水帽  3、穹形板

四、石英砂过滤器滤料选型

装填石英砂应注意:截污层石英砂规格0.5-1.0mm,高度为700mm以上,下有2层的承托层,分别是1-2mm装填高在150-200mm,2-3mm装填高在150-200mm。未经处理的水,其截污能力0.5-1.0Kg/m3,经过石灰处理的水,其截污能力为1.5-2.0 Kg/m3,对于经过混凝处理的水,其截污能力为2.5-3.0Kg/m3。

五、石英砂过滤器控制方式

1、全自动控制:全自动反冲洗过滤器(压差型和时间型)

2、手动控制:手动清洗过滤器(运行时不需要人,正反洗需要人操作阀门,时间约15分钟)

六、石英砂过滤器正反洗操作

石英砂过滤器设备结构简单、运行反洗比较方便,主要是通过调节5个阀门,使水的方向改变,运行时是上进下出,反洗的是下进上出,再通过排污阀将反洗的污水排出,然后通过正洗,直至出水清澈干净为止。

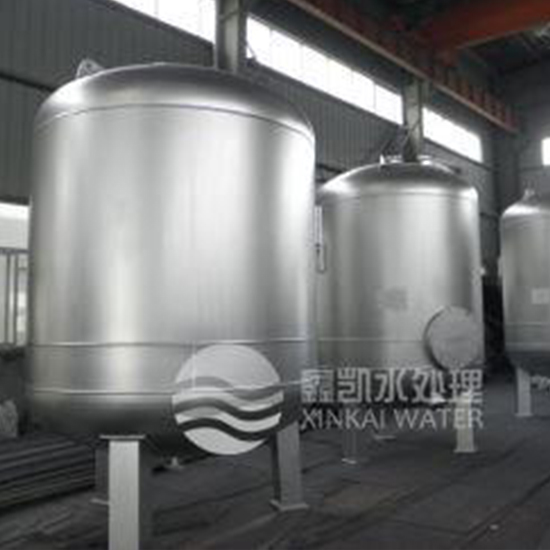

七、石英砂过滤器生产流程

1.布水器下料及制作,如平板(多孔板)布水器下料,打孔。管式布水中间集水器和辐射绕丝管连接。

2.布水器与下封头的焊接

3.卷板和筒体的焊接。

4.筒体与上下封头焊接。

5.罐体开孔:人孔、卸料口。如不锈钢材质整体抛光或亚光处理。

6.装上布水管以及焊接人孔、进出料口管及法兰。

7.焊接罐体支腿与吊耳。

8.衬胶或环氧防腐处理,如碳钢则喷涂防锈漆和面漆。

9.本体操作管阀件连接(管道根据客户需求)

八、石英砂过滤器应用

1、主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理,也可用于地表水、地下水等方面。可有效 地去除水中的悬浮物,有机物、胶体、泥沙等。

2、适用于生活饮用水过滤和其它水质净化处理,更加适合于石油、化工、矿山、冶金、热电、印染、制革、食品等生产用水的前期处理和循环水处理,以及污水的回收利用。

九、石英砂过滤器设计参数

1、设计滤速:8-12米/小时当水头损失在5米左右,需要进行反洗再生(一般通过读进出水口压差在0.05MP)。

2、反清洗强度:10-15L/秒?平方米。

3、冲洗历时:5-7分钟

4、进水水压:≥0.4Mpa 反冲洗进水水压:≥0.20Mpa(如有气洗:空气的压力≤0.15 MPa)

5、膨胀率为25%-50%。

十、石英砂过滤器选型参数
